一、介紹：

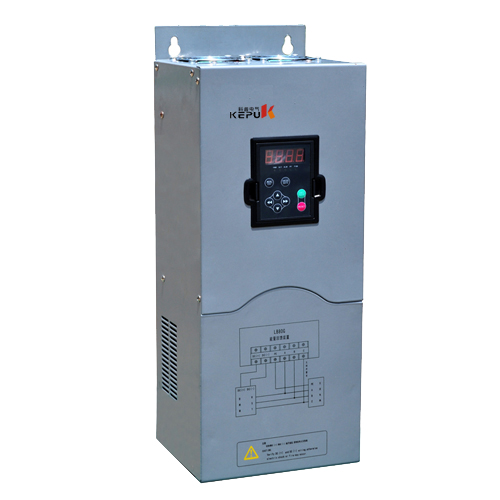

KP80G能量回饋裝置可以把電梯、起重機等位能型負載工作過程中所產生的再生能量回饋到電網，避免了采用常規能耗式制動單元因電阻發熱而造成的能量損耗，從而達到可觀的節能效果，也可以實現風力、太陽能等的并網發電。該系列產品內部已經安裝有電抗器和噪聲濾波器，可以直接接駁電網，無相序要求，并且不會對電網和周邊的電器設備造成干擾。
該能量回饋裝置采用美國TI公司32位專用DSP芯片控制。主電路采用德國先進的功率模塊（PIM）組裝，并采
用電流控制型PWM有源逆變技術，該技術克服晶閘管有源逆變的一切弊病�？煽啃愿�，保護功能強， 且具有電網
側高功率因數正弦波電流、對電網無污染等特點。
二、性能特點：
數字化DSP控制。
純正弦波輸出，自動同步并網，電流諧波含量小，對電網無污染、無沖擊。
母線電壓閉環控制，快速追蹤制動能量并回饋電網。
軟件鎖相環控制，高速、高精度跟蹤電網頻率。
電流環軟啟動技術，抑制并網沖擊電流。
完善的保護和報警功能。
人機界面顯示和參數操作。
回饋電壓閥值可調功能。
可編程輸入輸出口。
三、應用領域：
電梯制動。
起重設備以及油井磕頭機等位能型負載。
回饋電網式電子負載。
并網發電。
替換制動電阻。
三、主要技術參數：
|
項目 |
說明 |
|
輸入
電源 |
電網電壓 |
三相380V |
|
電網頻率 |
45～65Hz |
|
控制 |
回饋電流控制方式 |
正弦波電流控制及閉環PID控制 |
|
直流電壓控制方式 |
直流母線電壓前饋控制及閉環PID控制 |
|
回饋閥值電壓 |
620～700V可通過面板設置，連續可調 |
|
風扇控制 |
溫度控制及上電啟動兩種方式 |
|
模塊過溫保護 |
85°C |
|
數字輸入口 |
2個可編程口，功能可設置 |
|
數字輸出口 |
1個可編程數字口，功能可設置，最大輸出電流100mA；1個繼電器輸出口，常開常閉可設置 |
|
運行記錄 |
總回饋、工作時間，精確到分 |
|
通訊接口 |
CAN、RS485 |
|
參數操作 |
可復制、粘帖系統參數 |
|
顯示 |
狀態指示 |
電源、設置、故障、回饋、參數操作五個指示燈 |
|
運行監控 |
直流母線電壓、電網相序、電網線電壓有效值，回饋電流有效值、回饋功率、模塊溫度，電網頻率等參數 |
|
參數設定 |
設定電網電壓、頻率，回饋閥值、回饋電流、數字可編程口功能等 |
|
故障顯示 |
20個故障記錄 |
|
環境 |
安裝環境 |
室內、海拔不大于1000m，無陽光直射，無
導電性粉塵及腐蝕性氣體 |
|
環境溫度 |
-10~40℃，通風良好 |
|
環境濕度 |
90％RH 以下（不結露） |
|
振動度 |
0.5g 以下 |
|
